تاسیسات استخر هاي شنا بنا به کاربرد و محل استفاده آن ها متفاوت است اما در اکثر استخر ها براي سیستم تاسیسات آن از موتورخانه
استفاده می کنند. استخر ها اگر به صورت سرپوشیده و یا سرباز باشند نحوه استقرار و تجهیز موتورخانه آن ها متفاوت است. در استخر هاي
سرباز نیاز به گرمایش و سرمایش محیط نمی باشد و تنها تصفیه و گرمایش آب نیازمند سیستم هاي تاسیساتی است. این در حالی است
که در استخرهاي سرپوشیده و در پارك هاي آبی سرپوشیده سیستم هاي گرمایشی و سرمایشی مناسب باید براي استخر انتخاب گردد و در
موتورخانه استخر قرار گیرد. در صورت سرپوشیده بودن استخرهاي شنا نیاز به تهویه سالن، وجود دارد. سالن مورد استفاده باید در درجه
حرارت مناسب و رطوبت مطلوب باشد. براي تامین این درجه حرارت باید از وسایل سرمایشی و گرمایشی استفاده کرد که در این کتابچه به
بررسی این مسائل نمی پردازیم و تنها به نوع سیستم تامین کننده این حرارت و رطوبت اشاره خواهد شد.
بخش های استخر
استخر هاي شنا براي کاربري هاي مختلفی مورد استفاده قرار می گیرند که بنا بر کاربري آن، داراي قسمتهاي متفاوتی می باشند.یک
استخر عمومی، داراي بخش هایی است که در زیر به آن اشاره می کنیم:
1. سالن استخر
2. استخر شنا
3. جکوزي
4. سونا بخار
5. سونا خشک
6. حوضچه آب سرد
7. ورودي
8. رخت کن
9. دوش ها
10 . دستشویی ها
براي عملکرد بهینه ي این بخش ها نیاز به یک سیستم تاسیساتی یکپارچه است تا بتواند محیطی مناسب را براي شناگران تامین کند. براي
برآورد این نیاز، تاسیسات یکپارچه اي را در فضایی به نام موتورخانه استخر تعبیه می کنند..

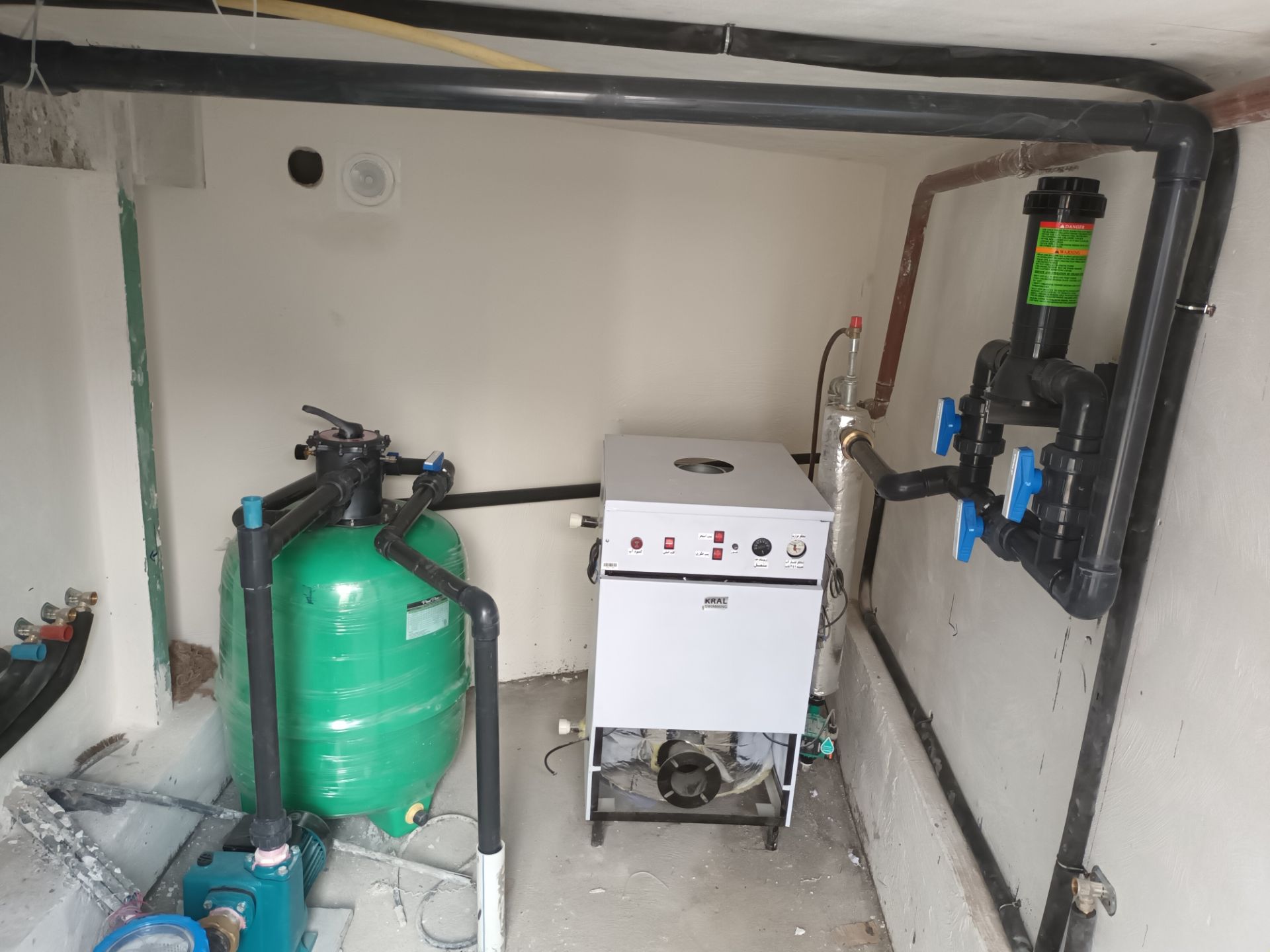

موتور خانه ی استخر
موتورخانه هاي معمولی استخر داراي تجهیزات زیر می باشند:
دیگ آبگرم
دیگ بخار
سختی گیر
فیلتر شنی
مبدل حرارتی
منبع کویل دار
موگیر
پمپ
شیر آلات و اتصالات
بخش های استخر
بخش اول واحد گرمایش
بخش دوم تصفیه آب
بخش سوم پمپاژ
براي بررسی موتورخانه ي یک استخر لازم است تا تک تک واحد هاي استخر به صورت مجزا مورد بررسی قرار گیرند تا تمامی تجهیزات
مورد نیاز براي ایجاد آسایش شناگران مشخص شود.
آب مناسب استخر
20 درجه سانتی گراد (بسته به شهر و یا کشور مورد استفاده) وارد موتورخانه – آب حیاتی ترین پارامتر استخر است. آب شهر با دماي 10
شده و این آب قبل از ورود به استخر می باید مراحلی را طی کند، به دماي آسایش انسان نزدیک شود و در استخر مورد استفاده قرار
گیرد، آب شهر همچنین باید سختی گیري شده و تصفیه گردد و در مراحلی مواد شیمیایی نظیر کلر به آب اضافه گردد تا ذرات و مواد
مضر آن گرفته شود. آب مورد استفاده در استخر شنا امکان جذب میکروب و ویروس را دارد و باید همواره از سلامت آن اطمینان حاصل
کرد. براي مقابله با این مشکلات از فیلتر ها و مواد شیمیایی استفاده می شود. یکی دیگر از مشکلات مربوط به آب در سیستم موتورخانه
استخر، سختی آن است که همه ساله میلیونها دلار در جهان صرف نگهداري و تعمیرات تجهیزات و لوله کشی هاي آسیب دیده از آن
می شود. مکانیزم ایجاد سختی آب بدین صورت است که بخار آب در جو چگالیده شده، دي اکسید کربن هوا را در خود حل می کند و
تشکیل اسید ضعیفی بنام اسید کربنیک می دهد. این اسید همراه با قطرات باران به زمین می بارد. از خاکهاي سطحی عبور کرده و به
بستر هاي سنگی زیر زمینی که معمولاً سنگ آهک می باشند می رسد، سنگ آهک مخلوطی از کربنات کلسیم و منیزیم است. اسید
ضعیف، آهک را در خود حل می کند و موجبات سختی آب را فراهم می آورد. براي مقابله با این مشکل از سختی گیر استفاده می شود.
تاسیسات سالن استخر
استخر ها به دو صورت سرباز و سرپوشیده مورد استفاده قرار می گیرند. در صورت سرپوشیده بودن استخر هاي شنا نیاز به تهویه سالن،
وجود دارد. سالن مورد استفاده باید در درجه حرارت مناسب و رطوبت مطلوب باشد. براي تامین این درجه حرارت باید از وسایل
سرمایشی و گرمایشی استفاده کرد که در این کتابچه به بررسی این مسائل نمی پردازیم و تنها به نوع سیستم تامین کننده این حرارت و
رطوبت اشاره خواهد شد. در استخر هاي سرباز، نیاز به تهویه محیط وجود ندارد و تنها آب استخر باید از لحاظ تمیزي و درجه حرارت
مورد بررسی قرار بگیرد.
تاسیسات جکوزی
جکوزي در دماي مطلوب بین 36 تا 42 درجه کار می کند و باید آبی تمیز داشته باشد. براي تامین این شرایط نیاز به تاسیساتی است که
در زیر نماي شماتیک این سیستم نشان داده می شود. جکوزي ها داراي سیستم هاي جت پمپ هستند تا با فشار آب و برخورد آن به
بدن شناور، آب درمانی جکوزي تکمیل گردد.
تاسیسات سونای بخار
براي بهره برداري مناسب از سوناي بخار، باید رطوبت نسبی تا 99 درصد را براي آن فراهم کرد. براي ایجاد این شرایط لازم است تا با
استفاده از تاسیسات نشان داده شده در شکل زیر این محیط را براي استفاده مهیا کرد.
حوزچه ی آب سرد استخر
براي استفاده از سوناي خشک نیاز به نصب تاسیسات در موتورخانه نمی باشد و در این قسمت به بررسی آن نمیپردازیم. برخی از
پزشکان، فواید بسیار زیادي را براي استفاده از حوضچه هاي آب سرد بر می شمرند. براي عملکرد صحیح حوضچه هاي آب سرد، می توان
راه هاي مختلفی را انتخاب نمود. در بعضی از استخر ها از سیستم هاي سرمایش مانند چیلر کمک می گیرند تا درجه حرارت این حوضچه
را پایین نگاه دارند.
ورودی و رخت کن
در سالن ورودي و رختکن یک استخر، باید با تهویه مناسب و استفاده از سیستم هاي سرمایشی و گرمایشی، محیطی آرام را براي شناگر
ایجاد کرد.
براي طراحی تاسیسات این دو قسمت مشابه کتاب هاي طراحی تهویه مطبوع همچون کتاب کریر عمل می کنیم.
دوش ها و دست شویی ها
آب بهداشتی مناسبی که براي دست شویی و دوش ها مورد نیاز است باید در درجه حرارت مناسب در اختیار شناگران قرار گیرد که براي
تامین این آب باید از تاسیساتی همچون نماي شماتیک زیر استفاده کرد. در این نما نحوه سیرکولاسیون آب و تجهیزات مورد استفاده
براي گرمایش این آب نشان داده شده است.

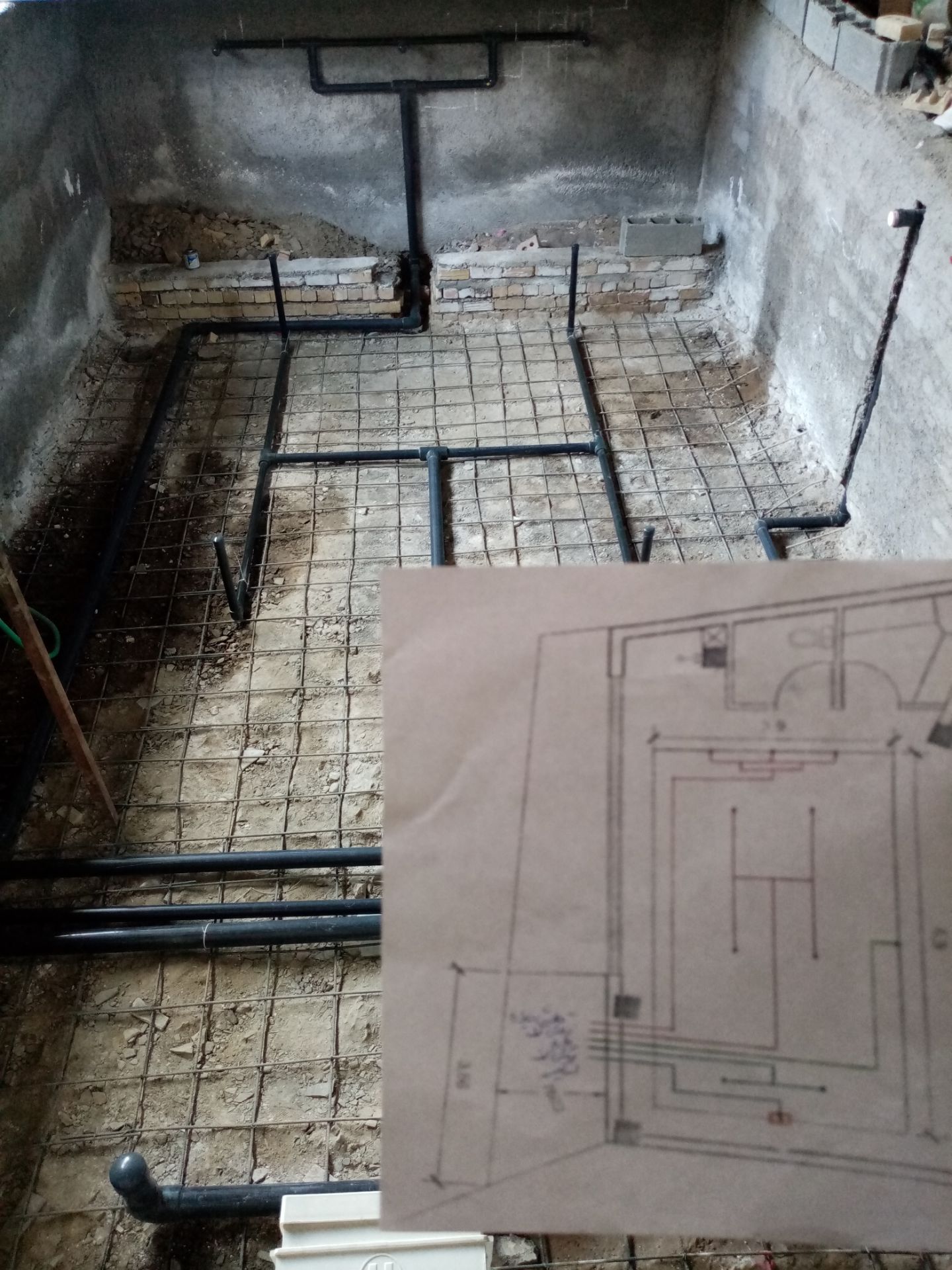

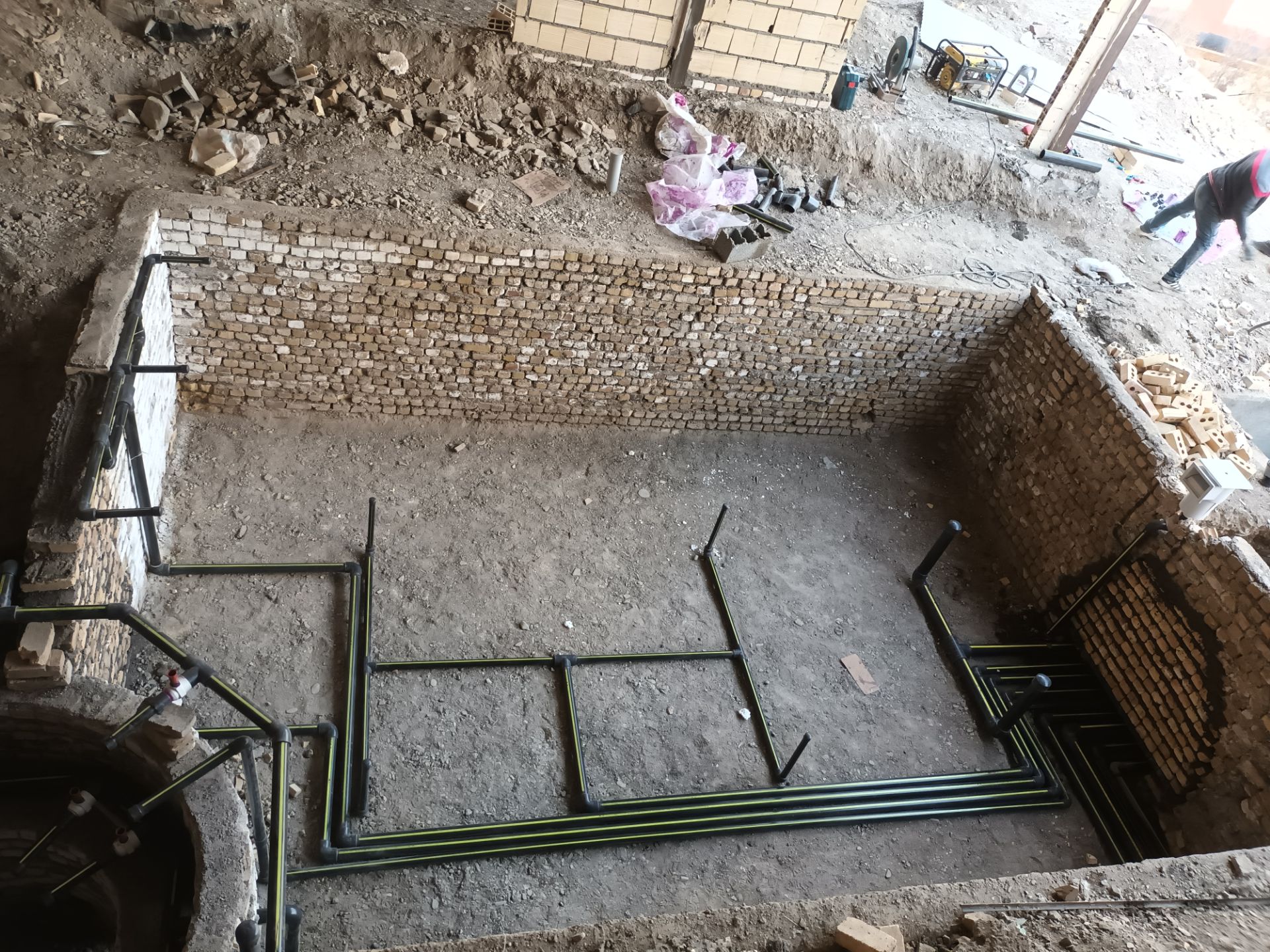

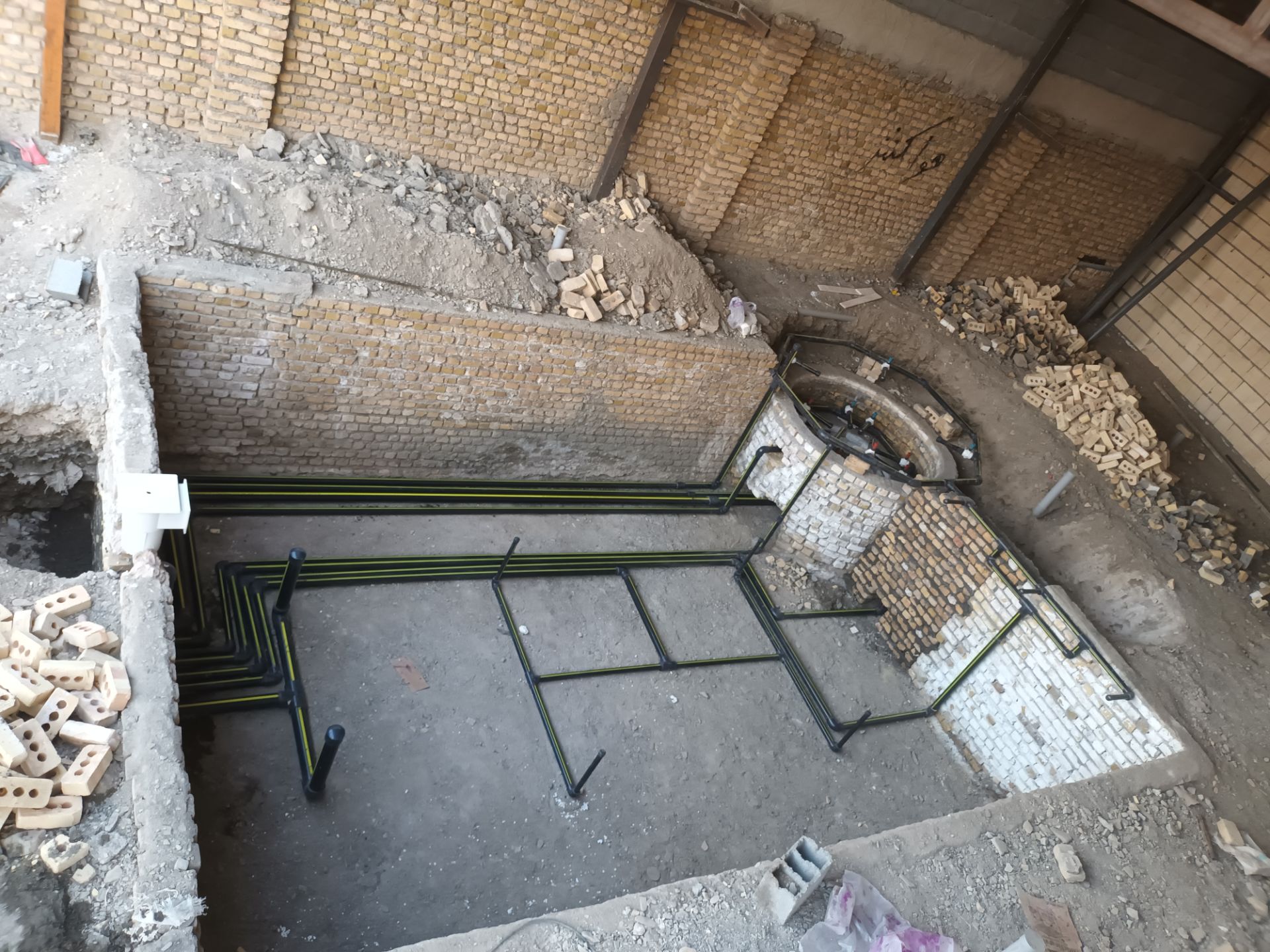

اجرای استخر
1- بررسی وضعیت خاک
2- گود برداری
3- اجرای سازه ی استخر
4- روش اجرای استخر
5- ابعاد استخر و جکوزی
6- محاسبات و انتخاب تجهیزات
7- طراحی ، چیدمان تجهیزات
آیتم های محاسباتی استخر
1- بار گرمایی استخر وجکوزیی برای انتخاب دیگ
2- دبی آب استخر و جکوزی
3- فیلتر تصفیه مکانیکی و شیمیایی
4- محاسبات مبدل گرمایی استخر وجکوزی
5- تهویه ی استخر
6-میزان اتلافات حرارتی از سطح آب استخر
7- محاسبات پمپ ها
8- محاسبات سختی گیر
9- سختی آب
10- ضد عفونی کردن آب
تجهیزات استخر
1- دیگ
2- فیلتر تصفیه مکانیکی و شیمیایی
3- تجهیزات کنترلی
4- لوله ها
5- اسکیمر و نازل ها
6- دستگاه های تهویه
7- نجهزات رطوبت زدایی
8- مبدل استخر
9-پمپ ها
10- منبع بالانس
11- تجهیزات ضد عفونی
